山西太重智能裝備采購原力木模五軸加工中心案例



2021年原力積極響應山西太重智能裝備有限公司的一個麵向全國木模五軸加工中心設備公開招標並最終中標,原力

嚴格響應招標參數要求定製五軸機器。

一、項目概況:
五軸聯動加工中心有高效率、高精度的特點,工件一次裝夾就可完成五麵體的加工。若配以五軸聯動的高檔數控係
統,還可以對複雜的空間曲麵進行高精度加工,更能夠適應像汽車軌道、飛機結構件、設備零部件等現代模具的加
工。太重公司現采購的五軸加工中心設備要求全鑄鐵床身,精度高,設備穩定。配合進口的係統和配件。同時可
企業生產設計配套工裝,對接 Topsolid 拆單軟件和MES 係統。最大限度的減少人工的幹預,能夠及時調取和
生產信息。協助企業完成生產管理模式現代化改革。

二、標準配置:
精密鑄鐵床身,經高溫二次回火處理,並有回火報告;
意大利主軸電機搭配AC萬能主軸頭;
采用落地式鑄鐵台麵,性能穩定,台麵負重5噸;
意大利海鐵克進口五軸自動換刀水冷主軸;
XY 軸為德國精密斜齒傳動;
意大利 OSAI 五軸專業控製係統
日本安川大慣量交流伺服電機

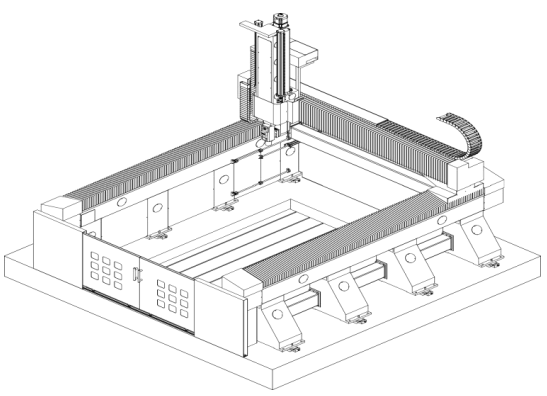

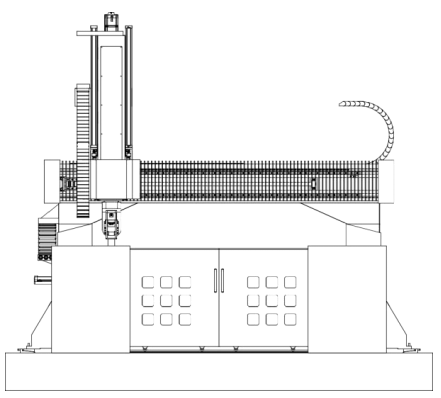

三、設備結構:

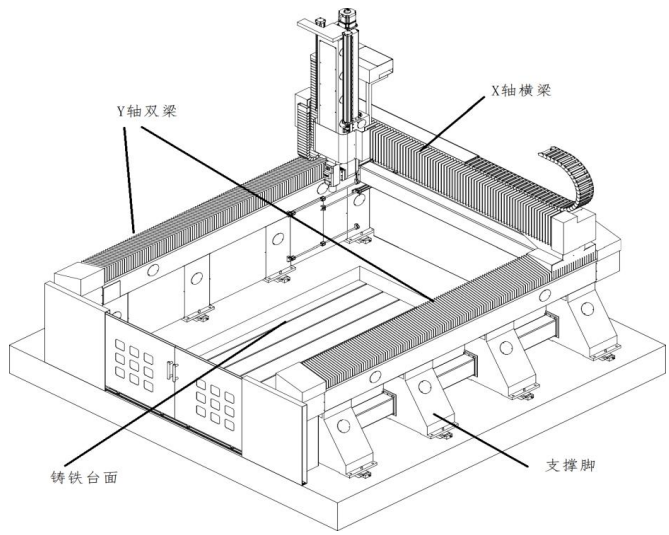

采用立體工業造型行業常用的橋架結構設計原理,橫梁移動式龍門銑床。龍門架是機床整體剛性的表現。設備床身
架構整體鑄件而成,分布合理的筋板,均勻承擔滑板的重量。主要由主傳動係統、橫梁、橫梁移動軌道、高速銑頭、
床身、固定操作站、 電氣控製係統、氣動控製係統等主要部件組成。前後部為推拉門結構。設備應具有良好的靜、
動、熱剛度,運行控製穩定可靠;設備操作界麵簡潔美觀、 操作簡單、維護方便。



四、設備主要組成部件:
1、床身機架    4、台麵     7、安全裝置     10、電氣係統    13、工裝夾具
2、控製係統    5、主軸     8、傳動結構     11、潤滑係統
3、數據終端    6、伺服     9、冷卻係統     12、報警係統




五、售後服務:
機器設備在約定時間交貨到達客戶現場後,我司會派兩位技術員協助客戶卸貨,然後先做前期的安裝工程
和設備固定工作。待設備正式落地安放好後技術員會進行前期的安裝調試工作,也會安排有經驗的專家應
采用現代化的培訓手段安排培訓課。
